軸承的標準基本尺寸介紹

2023-02-15 16:50:03 分類：軸承知識

摘要：軸承基本尺寸軸承知識內徑軸承尺寸倒角尺寸制造業

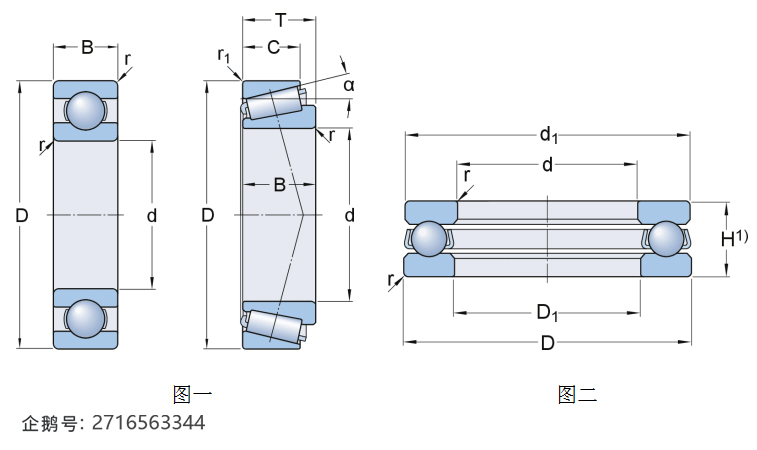

基本尺寸是軸承的主要尺寸（圖一和圖二）。

其中包括：內徑 (d)、外徑 (D)、寬度或高度（B、C、T 或 H）、倒角尺寸 (r)

一、公制軸承的基本尺寸已在 ISO 內標準化總方案：
ISO 15 標準，用于向心滾動軸承，但帶座軸承、某些滾針軸承和圓錐滾子軸承不包括在內
ISO 104 標準，適用于推力軸承

ISO 355 標準，用于圓錐滾子軸承

大部分滾動軸承符合 ISO 標準尺寸，這是可實現互換的前提條件。

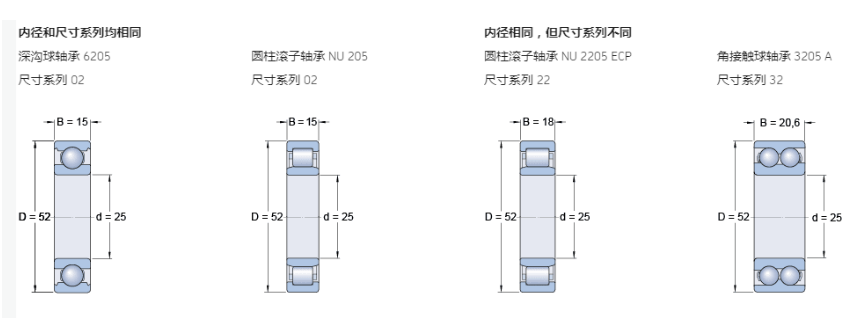

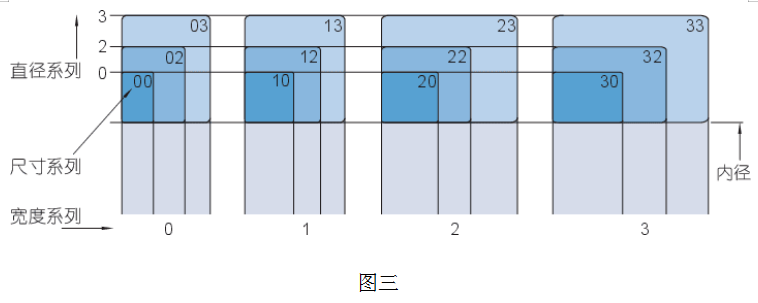

針對徑向軸承的 ISO 通用方案為每個標準內徑提供了若干個標準外徑系列。它們被稱為直徑系列，并以 7、8、9、0、1、2、3 和 4 進行編號（按外徑增加排序）。在每個直徑系列中，存在不同的寬度系列（8、0、1、2、3、4、5 和 6，按寬度增加排序）。圖三顯示直徑系列 0、2 和 3 以及寬度系列 0、1、2 和 3。
