這里將為大家介紹一些常用的軸承術語。有關軸承專用詞匯及其定義的詳細信息，請參閱ISO 5593 標準“滾動軸承 - 詞匯”
符號

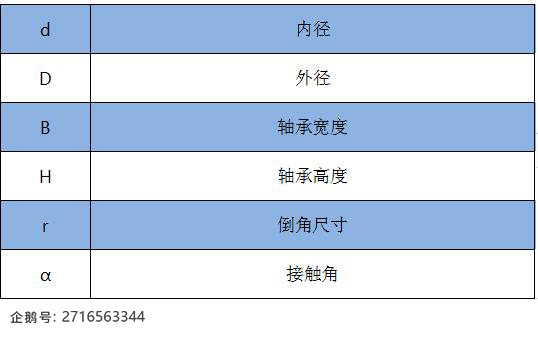

這里介紹使用的符號主要根據 ISO 標準。 最常見的符號，請參閱圖 1 和圖 2。
圖一
圖一
圖二
一、軸-軸承-軸承座系統

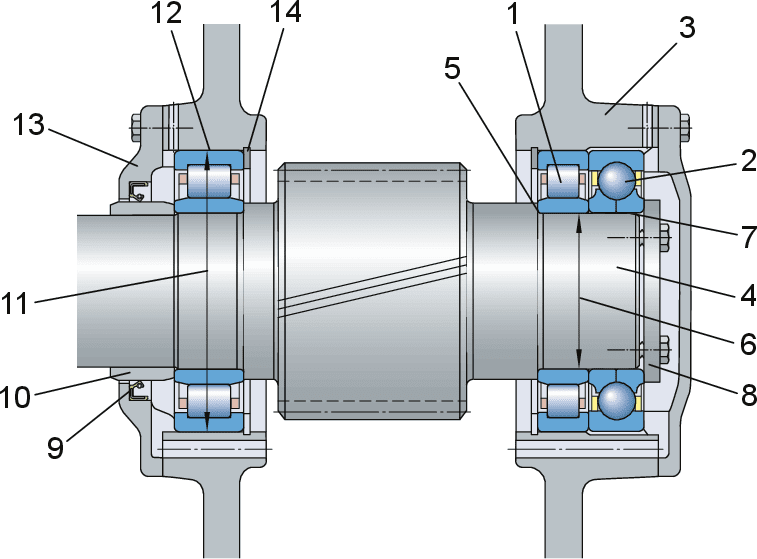

圖三
上圖示例說明：
1.圓柱滾子軸承；
2.四點接觸球軸承
3.軸承座
4.軸
5.軸肩
6.軸徑
7.軸頸
8.軸端壓蓋
9.徑向軸密封
10.耐磨密封環
11.軸承座孔徑
12.軸承座軸承位
13.軸承座端蓋
14.止動環
二、徑向軸承
徑向式滾動軸承是指主要用以承受徑向荷載的軸承。
上圖示例說明：
1.內圈
2.外圈
3.滾動體： 球、圓柱滾子、滾針、圓錐滾子、球面滾子、圓環滾子
4.保持架
5.密封裝置
密封件 — 橡膠制造
防塵蓋 — 以鋼板制造
6.外圈外表面
7.內圈內孔
8.內圈肩部表面
9.外圈肩部表面
10.止動槽
11.止動環
12.外圈端面
13.密封裝置凹槽
14.外圈滾道
15.內圈滾道
16.密封裝置凹槽
17.內圈端面
18.倒角
19.軸承節圓直徑
20.軸承總寬度
21.引導擋邊
22.定位擋邊
23.接觸角
三、推力軸承
推力軸承是用來專門承受軸向力的專用軸承,就是軸平行的方向的力的軸承.推力軸承也稱作止推軸承。

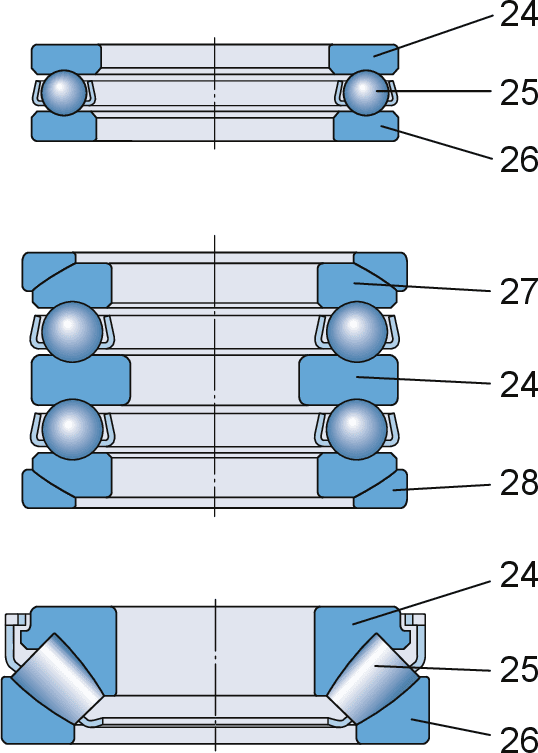

圖六
24.軸圈
25.滾動體和保持架組件
26.座圈
27.球面調心座圈
28.座墊圈
下一課我們來講軸承的部件和材料有哪些，歡迎大家關注和收藏。更多軸承知識和軸承新聞，請登錄“陌貝網”進行查看。
