軸承定位方法有哪些？

2023-06-21 16:28:23 分類：軸承知識

摘要：軸承軸承定位軸承安裝工業品制造業 階梯軸套工業互聯網

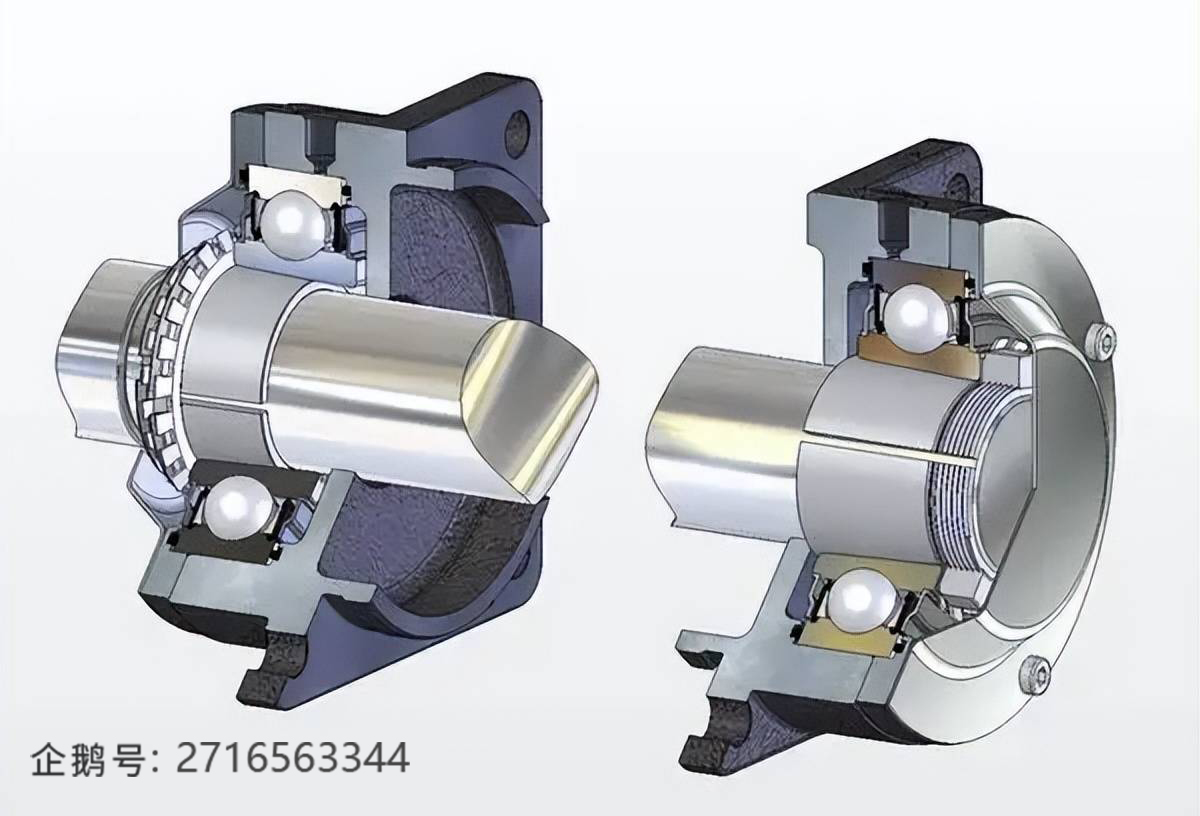

1、鎖緊螺母定位法：
采用過盈配合的軸承內圈安裝時，通常使內圈一側靠著軸上的擋肩，另一側則一般用一個鎖緊螺母固定。帶錐形孔的軸承直接安裝在錐形軸頸上，通常用鎖緊螺母固定在軸上。

2、隔套定位法：
在軸承圈之間或軸承圈與鄰近零件之間的采用隔套或隔圈，代替整體軸肩或軸承座肩是很便利的。在這些情況下，尺寸和形狀公差也適用于相關零件。

3、階梯軸套定位：
另一種軸承軸向定位的方法是采用階梯軸套。這些軸套特別適合精密軸承配置，與帶螺紋的鎖緊螺母相比，其跳動更小且提供更高的精度。階梯軸套通常用于超高速度主軸，對于這種主軸，傳統的鎖緊裝置無法向其提供足夠的精度。

4、固定端蓋定位法：

采用過盈配合的軸承外圈安裝時，通常使外圈的一側靠著軸承座上的擋肩，另一側則用一個固定端蓋固定。固定端蓋和其固定螺釘在一些情況下對軸承形狀和性能產生負面影響。如果軸承座和螺釘孔間的壁厚太小，或者螺釘緊固太緊，外圈滾道可能會變形。最輕的ISO尺寸系列19系列比10系列或更重系列更容易受到此類損傷的影響。
