軸承后綴字母含義——調心滾子軸承

2023-01-06 16:31:36 分類：軸承知識

摘要：軸承后綴字母調心滾子軸承工業品互聯網 交易平臺型號

前幾篇文章我們講到，可以用軸承的型號來表示軸承的類型、結構、尺寸、公差以及技術要求。軸承型號的前綴，用以識別軸承部件；軸承型號的后綴，用以表示與原設計有區別或與現行生產的標準有差異的設計問題。

今天我們主要來了解和學習一下調心滾子軸承后綴字母的含義，不同品牌，后綴含義也略有差別，這里以SKF品牌的調心滾子軸承為例：

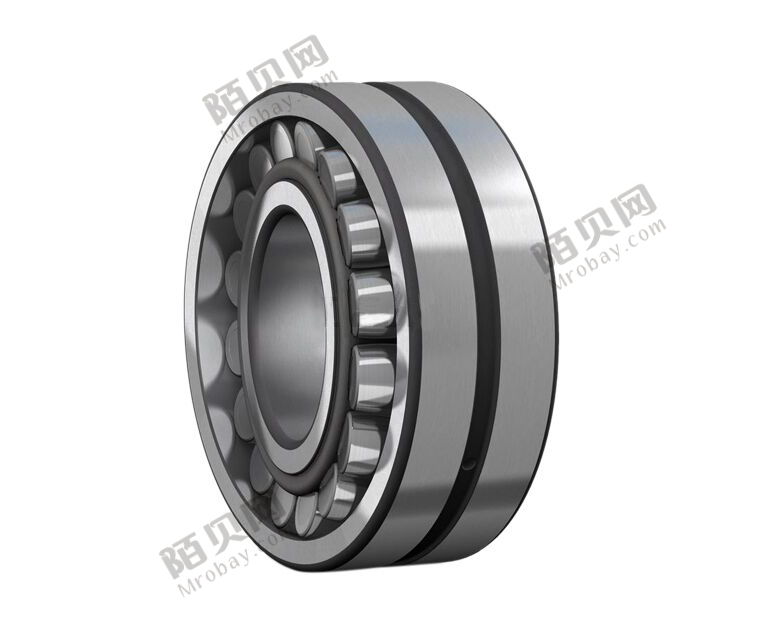

調心滾子軸承具有兩列滾子，主要承受徑向載荷，同時也能承受任一方向的軸向載荷。有高的徑向載荷能力，特別適用于重載或振動載荷下工作，但不能承受純軸向載荷。該類軸承外圈滾道是球面形，所以調心滾子軸承也稱球面滾子軸承，其調心性能良好，能補償同軸度誤差。
調心滾子軸承后綴字母含義：

一、后綴 - 內部設計
1)BC：適用于風力發電機主軸的帶滾子引導鑄鐵保持架的軸承
2)CA/CAC：內圈兩側有擋邊、帶一個由保持架引導的導環、機削黃銅保持架
3)CC(J)/ CJ：內圈無擋邊、帶一個由保持架引導的導環、兩個沖壓鋼保持架
4)CCJA/ EJA：內圈無擋邊、帶一個由外圈引導的導環、兩個沖壓鋼保持架
5)CAF：與CA 型相同，但帶機削鋼保持架
6)ECA/ECAC：叉形機削黃銅保持架，內圈兩側有擋邊和帶一個由內圈引導的導環和增強的滾子組
7)ECAF：與ECA 型相同，但帶機削鋼保持架
8)CAFA：有外圈引導叉型機削黃銅保持架、內圈兩側的擋邊和帶一個由內圈引導的導環
9)CAMA：與CAFA相同但帶機削黃銅保持架除部分型號外，所有SKF球面滾子軸承都可以提供圓錐孔軸承的錐度
10)E：優化的內部設計，用于提高承載能力
213、222 和 223 系列：內圈無擋邊和兩個沖壓鋼保持架。外圈帶潤滑槽和三個潤滑孔。
d ≤ 65 mm: 由內圈引導的導環
d > 65 mm：由保持架引導的導環

二、后綴 - 外部設計（密封件、止動槽等）
1)-CS, -2CS：一側或兩側帶接觸式 NBR 密封件
2)-CS2, -2CS2：一側或兩側帶接觸式 FKM 密封件
3)-CS5, -2CS5：一側或兩側帶接觸式 HNBR 密封件
4)-RS, -2RS：一側或兩側帶接觸式 NBR 密封件
5)-RS5, -2RS5：一側或兩側帶接觸式 HNBR 密封件
6)K：圓錐孔，錐度 1:12
7)K30：圓錐孔，錐度 1:30

三、后綴 - 保持架設計
1)F：機削鋼保持架，內圈引導
2)FA：機削鋼保持架，外圈引導
3)J：沖壓鋼保持架，內圈引導
4)JA：沖壓鋼保持架，外圈引導
5)MA：機削黃銅保持架，外圈引導

四、后綴 - 材料，熱處理
1)235220：表面硬化的內圈，內孔帶螺旋槽
2)HA3：表面硬化的內圈

五、后綴 - 精度、游隙、預載荷、靜音運行
1)C08：旋轉精度符合 P5 公差等級
2)C083： C08 + C3
3)C084： C08 + C4
4)C2：徑向內部游隙小于普通級
5)C3：徑向內部游隙大于普通級
6)C4：徑向內部游隙大于 C3
7)C5：徑向內部游隙大于 C4
8)P5：尺寸精度和旋轉精度符合 P5 公差等級
9)P6：尺寸和旋轉精度符合 P6 公差等級
10)P62： P6 + C2

六、后綴 - 潤滑
1)GEM9：使用 SKF LGHB 2 潤滑脂填充 70 – 100%
2)GLE：使用 SKF LGWM 2 潤滑脂填充 25 – 45%
3)VT143：使用 SKF LGEP 2 潤滑脂填充 25 – 45%
4)VT143B：使用 SKF LGEP 2 潤滑脂填充 45 – 60%
5)VT143C：使用 SKF LGEP 2 潤滑脂填充 70–100%
6)W64：固態油
7)W：外圈不帶潤滑槽和潤滑孔
8)W20：外圈帶三個潤滑孔
9)W26：內圈帶六個潤滑孔
10)W33：外圈帶潤滑槽和三個潤滑孔
11)W33X：外圈帶潤滑槽和六個潤滑孔
12)W77：插入式 W33 潤滑孔
13)W513： W26 + W33

七、后綴 - 其他變體
1)R505：鐵路軸箱用軸承
2)VA405：振動機械用軸承，表面硬化的沖壓鋼保持架
3)VA406：與 VA405 相同，但圓柱形內圈內孔帶 PTFE 涂層
4)VA991：適合于高速應用的軸承
5)VE552(E)：單側帶三個等距離螺紋孔的外圈以連接起重設備。 E 表示軸承配備吊環螺栓。
6)VE553(E)：與 VE552(E) 相同，但兩側皆帶螺紋孔
7)VG114：表面硬化的沖壓鋼保持架
8)VQ424：旋轉精度高于 C08

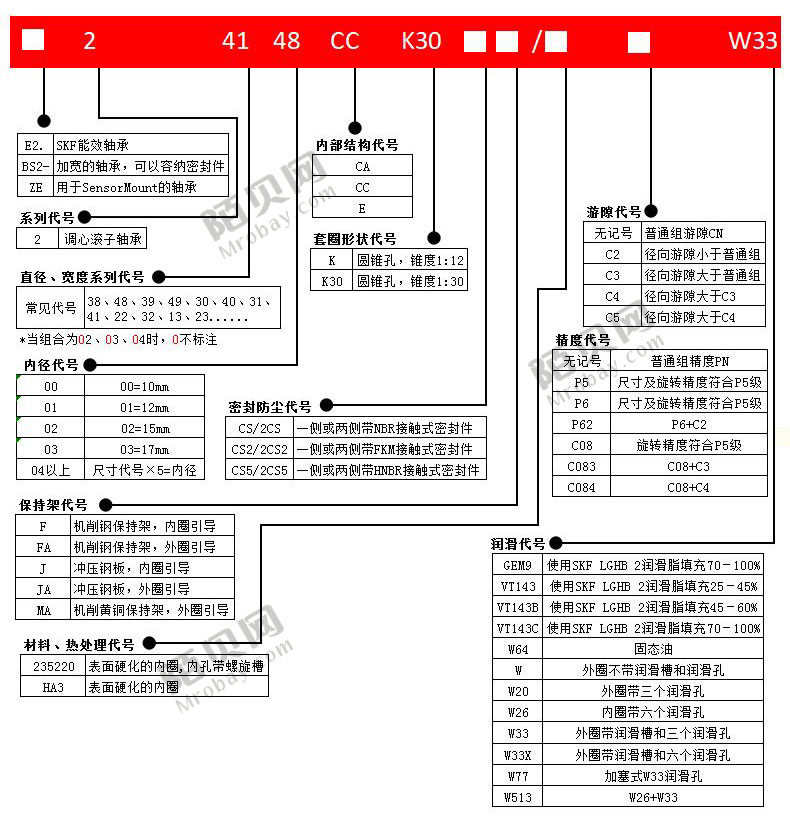

以上就是SKF調心滾子軸承最常見的后綴字母含義，為了方便大家查看，下圖給大家總結好了，歡迎保存收藏。之后陌貝網也對不同品牌、不同類型的軸承后綴含義進行詳細講解，也希望大家關注與點贊支持一下~
