我們通常用軸承的型號來表示軸承的類型、結構、尺寸、公差以及技術要求。軸承型號的前綴，用以識別軸承部件；軸承型號的后綴，用以表示與原設計有區別或與現行生產的標準有差異的設計問題。
今天我們主要來了解和學習一下深溝球軸承后綴字母的含義，這里以SKF軸承深溝球軸承為例：
一、SKF單列深溝球軸承常用后綴表示含義：
1. CN：普通組徑向游隙；通常僅用于與以下字母組合來表示較窄或偏移的游隙范圍
· H：縮窄的游隙范圍，相當于原來游隙范圍的上半部分
· L：縮窄的游隙范圍，相當于原來游隙范圍的下半部分
· P : 偏移的游隙范圍，相當于原來游隙范圍的上半部分和下一組游隙范圍的下半部分的組成
以上字母同時適用于與以下的游隙組別組合成對應的意義：C2、C3、C4和C5
2. C2：徑向游隙小于普通組
3. C3：徑向游隙大于普通組
4. C4：徑向游隙大于C3
5. C5：徑向游隙大于C4
6. DB：兩個以背對背方式配對的單列深溝球軸承
7. DF：兩個以面對面方式配對的單列深溝球軸承
8. DT：兩個以串聯方式配對的單列深溝球軸承
9. E：強化設計
10. GJN：聚脲基潤滑脂，NLGI稠度2，溫度范圍-30至+150度（標準填充量）
11. GXN：聚脲基潤滑脂，NLGI稠度2，溫度范圍-40至+150度（標準填充量）
12. J：沖壓鋼保持架
13. LHT23：鋰基潤滑脂，NLGI稠度2，溫度范圍-50至+140度（標準填充量）
14. LT：鋰基潤滑脂，NLGI稠度2，溫度范圍-55至+110度（標準填充量）
15. LT10：鋰基潤滑脂，NLGI稠度2，溫度范圍-50至+90度（標準填充充量）
16. M：機削黃銅保持架，鋼球引導。不同的設計和材料在M之后加上數字標識，如M2
17. MA：機削黃銅保持架，外圈引導
18. MB：機削黃銅保持架，內圈引導
19. MT33：鋰基潤滑脂，NLGI稠度3，溫度范圍-30至+120度（標準填充量）
20. MT47：鋰基潤滑脂，NLGI稠度2，溫度范圍-30至+110度（標準填充量）
21. N：外圈帶止動槽
22. NR：外圈帶止動槽和止動環
23. N1：外圈側面有凹槽（用于配合止動裝置以防止外圈轉動）
24. P5：尺寸精度和旋轉精度符合ISO公差等級5
25. P6：尺寸精度和旋轉精度符合ISO公差等級6
26. P52：P5+C2
27. P62：P6+C2
28. P63：P6+C3
29. RS1：一側帶具鋼骨架的丁腈二烯橡膠（NBR）接觸式密封圈
30. RSH：一側帶具鋼骨架的丁腈二烯橡膠（NBR）接觸式密封圈
31 RSL：一側帶具鋼骨架的丁腈二烯橡膠（NBR）低摩擦密封圈
32. RZ：一側帶具鋼骨架的丁腈二烯橡膠（NBR）低摩擦密封圈
33. TH：纖維增強酚醛樹脂保持架（卡型）
34. TN：注塑尼龍保持架
35. TN9：注塑玻璃纖維增強尼龍6，6保持架
36. VL0241：外圈外表面帶氧化鋁涂層，絕緣能力高達1000VDC
37. VL2071：內圈外表面帶氧化鋁涂層，絕緣能力高達1000VDC
38. WT：聚脲基潤滑脂，NLGI稠度2，溫度范圍-40至+160度（標準填充量）
39. Y：沖壓銅保持架
40. Z：一側帶沖壓鋼防塵蓋
41. ZNR：外圈帶止動槽和止動環，止動槽的另一側帶沖壓鋼防塵蓋
42. 2RS1：兩側帶具鋼骨架的丁腈橡膠（NBR）接觸式密封存圈
43. 2RSH：兩側帶具鋼骨架的丁腈橡膠（NBR）接觸式密封存圈
44. 2RSL：兩側帶具鋼骨架的丁腈橡膠（NBR）低摩擦密封存圈
45. 2RZ：兩側帶具鋼骨架的丁腈橡膠（NBR）低摩擦密封存圈
46. 2Z：兩側帶沖壓鋼防塵蓋
47. 2ZNR：外圈帶止動槽和止動環，兩側帶沖壓鋼防塵蓋
二、SKF帶裝球缺口的單列深溝球軸承常用后綴：
1. C3：徑向游隙大于普通組
2. N：外圈帶止動槽
3. NR：外圈帶止動槽連止動環
4. Z：一側帶沖壓鋼防塵蓋
5. ZNR：外圈帶止動槽和止動環，止動槽的另一側帶沖壓鋼防塵蓋
6. 2Z：兩側帶沖壓鋼防塵蓋
7. 2ZNR：外圈帶止動槽和止動環，兩側帶沖壓鋼防塵蓋
三、SKF不銹鋼深溝球軸承后綴的含義：
1. 外圈帶凸緣
2. VT378：無毒潤滑脂（偶然接觸到食品原料）
3. 2RS1：兩側帶具鋼骨架的丁腈橡膠（NBR）接觸式密封圈
4. 2Z：兩側帶沖壓鋼防塵蓋
5. 2ZR：兩側帶沖壓鋼防塵蓋和外圈帶凸緣

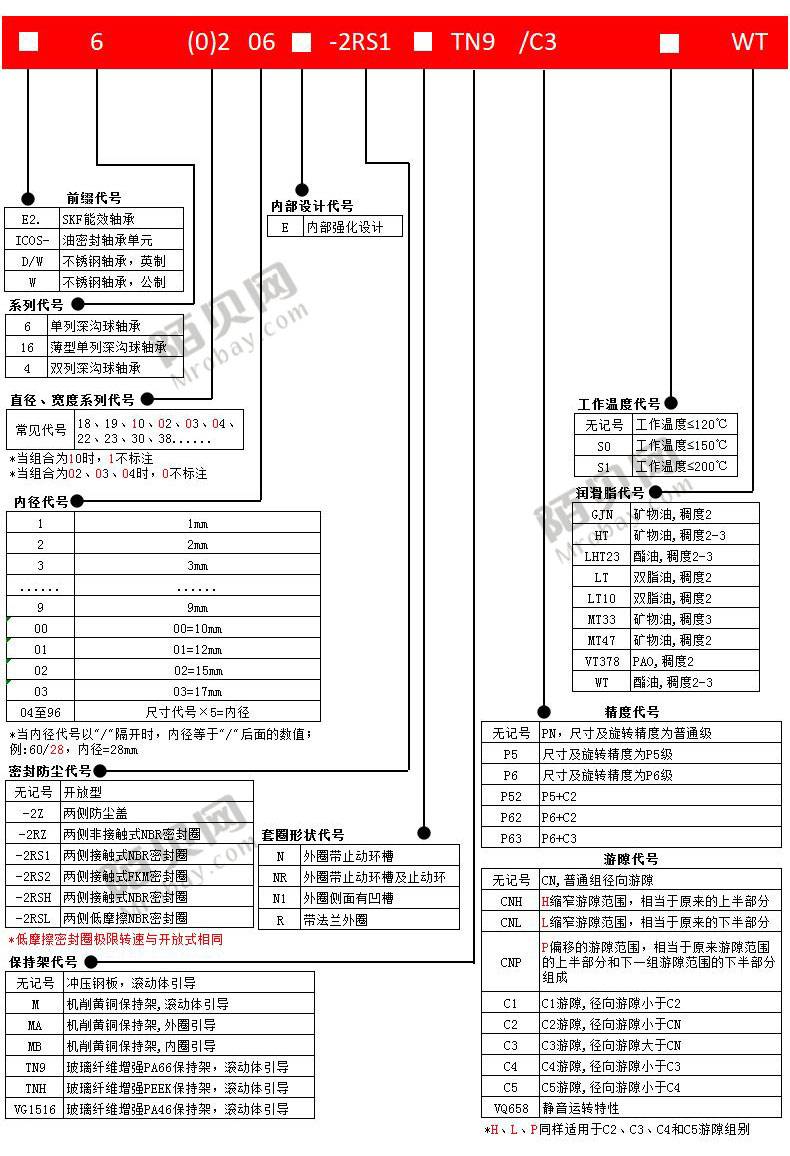

以上就是SKF深溝球軸承最常見的后綴字母含義，為了方便大家查看，下圖給大家總結好了，歡迎保存收藏。之后陌貝網也對不同品牌、不同類型的軸承后綴含義進行詳細講解，也希望大家關注與點贊支持一下~
