軸承后綴字母含義——CARB圓環滾子軸承

2023-01-19 16:35:04 分類：軸承知識

摘要：軸承軸承類型軸承知識 工業品互聯網 制造業 含義

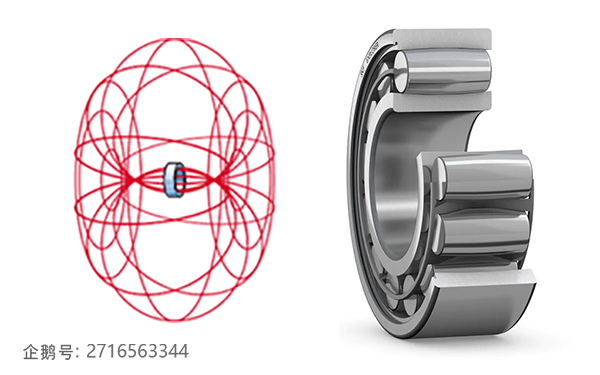

CARB圓環滾子軸承是一種單列軸承，帶有長而稍具弧面的對稱滾子和圓環狀滾道輪廓（下圖）。 CARB圓環滾子軸承是非定位軸承，只能承受徑向載荷。 CARB軸承通常用于替換定位/非定位軸承中的非定位球面滾子軸承。

今天我們主要來了解和學習一下CARB圓環滾子軸承前、后綴字母的含義，不同品牌，后綴含義也略有差別，這里以SKF品牌的CARB圓環滾子軸承為例。

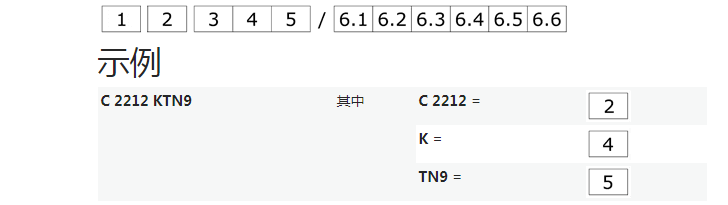

CARB圓環滾子軸承的示例和適用選項如下：

適用選項
1、前綴
ZE：具有 SensorMount（電控安裝法）的軸承

2、基本型號

3、后綴 - 內部設計（不適用）

4、后綴 - 外部設計（密封、止動槽等）
-CS5, -2CS5：一側或兩側帶接觸式氫化丁腈橡膠密封
-NS, -2NS：一側或兩側帶接觸式丁腈橡膠密封
K：圓錐孔，錐度 1:12
K30：圓錐孔，錐度 1:30

5、后綴 - 保持架設計
–：沖壓鋼保持架，滾動體引導
M：機削黃銅保持架，滾動體引導
MB, MB1：機加工黃銅保持架，內圈引導
TN9：玻璃纖維增強尼龍46保持架，滾動體引導
V：滿滾子軸承（無保持架）

6.1 后綴 - 材料，熱處理
HA3 內圈表面硬化
6.2 后綴 - 精度、清潔度、預緊、靜音運行
C08：形位公差（跳動和位置公差）達到 P5 級別
C2：軸向游隙小于普通組游隙
C3：軸向游隙大于普通組游隙
C4：徑向游隙大于C3
C5：徑向內部游隙大于C4
6.3 后綴 - 軸承組，配對軸承（不適用）
6.4 后綴 - 穩定性
S3：軸承套圈在工作溫度 ≤ 300 °C (570 °F) 時保持尺寸熱穩定性
6.5 后綴 - 潤滑
GEM9：軸承自由空間填充 70% – 100% 的 SKF LGHB 2 潤滑脂
VT143：軸承自由空間填充 25% – 45% 的 SKF LGEP 2 潤滑脂
6.6 后綴 - 其他型號
VE240：滾子較短的軸承
VG114：表面硬化沖壓鋼保持架
VM118：滿裝滾子軸承（無止動環）
