今天我們來說一下軸承都是怎樣防塵的？

01滾動軸承密封概述

  軸承自身的污染防護能力是如何實現的。由于問題中沒有指明是什么軸承，因此我針對大多數情況進行介紹。

  并不是所有的滾動軸承都具有對污染的防護能力的。多數軸承是工作于軸承室之內的，因此軸承室的環境就是軸承的工作環境，對污染的防護是通過軸承室的密封實現的。軸承室的密封主要是在軸承蓋和轉軸之間添加密封件，密封件形式可以有很多種，比如：迷宮密封、橡膠骨架密封、毛氈密封等等。

  對于滾動軸承自身而言，也有一些軸承設計自身帶有污染防護設計。自帶防護的軸承主要是中小尺寸深溝球軸承，以及部分調心滾子軸承。

  滾動軸承的密封設計是在軸承外圈和內圈之間添加密封件（或者防塵蓋），一般常見的設計是密封件與軸承外圈固定，密封唇口與軸承內圈之間設計密封結構。

02密封的滾動軸承設計

  滾動軸承的密封設計之所以設置在唇口與內圈之間的原因是為了減小密封唇口與密封面之間的相對線速度。相同轉速的軸承，內圈外表面的線速度小于外圈內表面（由于旋轉半徑不同），因此選擇內圈外表面更有利于減少密封唇口的磨損。

  軸承常用的密封結構包括防塵蓋和密封蓋。

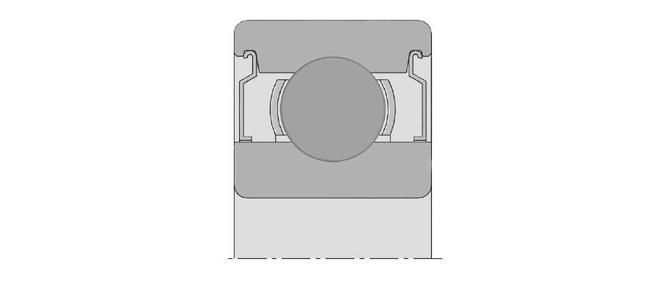

  防塵蓋的設計通常是一個將一個金屬的防護蓋安裝于軸承外圈內側，防塵蓋內側與內圈外表面留出很小的間隙，避免較大的污染顆粒進入。如下圖所：

  從具防塵蓋的軸承結構不難看出，此類軸承的密封件只能防護一定大小的固體污染顆粒，對于液體污染以及尺寸很小的固體污染顆粒不能提供很好的密封保護。通常適用于外界環境相對較好的工況環境。帶密封件的軸承通常使用骨架密封。

  骨架密封就是在內部是一個金屬骨架，外部涂裝其他材質的密封。通常密封件材質使用丁腈橡膠材料。丁腈橡膠有較好的耐磨性，同時使用溫度比較適合一般的工況。如下圖所示：

  帶密封件的軸承密封結構的設計在不同品牌中存在不同的設計。具體設計細節和優缺點視具體結構而定，可以咨詢相應的供應商。但是總體上，帶密封件的滾動軸承，由于密封唇口和被密封表面是接觸的（可能是輕度接觸，也可能是較重的接觸），因此具有較好的防護能力，具有一定的防止液體污染能力。但是與此同時，唇口與被密封表面的摩擦力也會帶來額外發熱。在選型的時候需要在密封件摩擦發熱與密封效果之間進行權衡。

  作為密封材料的丁腈橡膠本身耐磨性也有一定的限值范圍。通常唇口表面接受的最大線速度為15m/s，對于更高的相對轉速，則需要使用更加耐磨的密封材料。

  丁腈橡膠的一般使用溫度范圍為-30℃到120℃，涵蓋了多數工業應用領域。具體的溫度范圍根據配方不同可能存在較小差異。在低于溫度范圍的時候材質會變得硬脆，容易損壞；在高于應用溫度范圍的時候，材質會軟化，碳化等，最終也會出現提早失效損壞。
